La placa de acero prensada que soporta el concreto del piso se conoce como la cubierta del piso. La cubierta de armadura de la barra de acero se adapta a los requisitos de la construcción rápida de la estructura principal de acero y proporciona una plataforma de trabajo firme en un corto período de tiempo. La cubierta de armadura de acero es una nueva generación de cubiertas de piso desarrolladas por ingenieros de construcción.
La cubierta de armadura de acero es una nueva generación de cubiertas de piso desarrolladas por ingenieros de construcción. Las barras de acero en la cubierta del piso se procesan en armaduras de barra de acero utilizando equipos de soldadura de chapa semiautomáticos en la fábrica para reemplazar la altura elevada y la capacidad de rodamiento de la cubierta del piso.

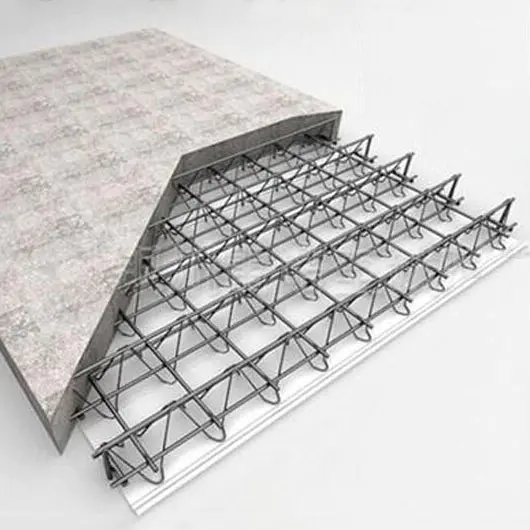

Este sistema integra las barras de acero en la losa del piso de concreto con la plantilla de construcción. Durante el procedimiento de construcción, las cubiertas de armadura de acero pueden soportar el peso del concreto húmedo en la losa del piso y la carga de construcción. Durante el período de uso, las barras de acero superior e inferior de la armadura de acero funcionan junto con el concreto en su conjunto para resistir la carga de uso.

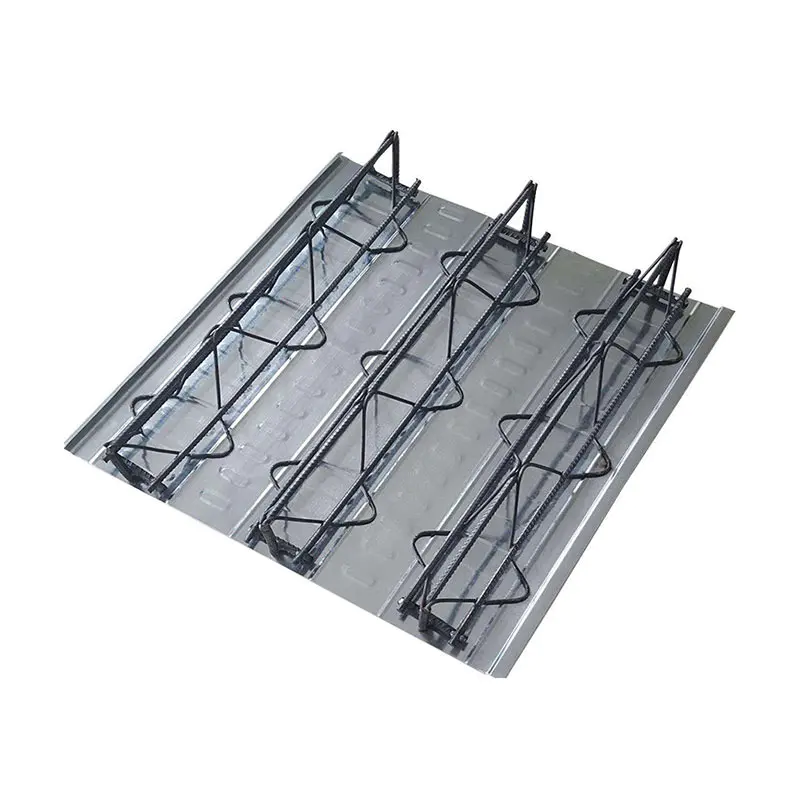

La cubierta de armadura de acero se forma conectando la armadura de acero y la lámina inferior a través de la soldadura por puntos de resistencia. La armadura de barras de acero está hecha de barras de acero, que se utilizan como acorde superior, acorde inferior y barras web de acuerdo con la posición diferente. La lámina inferior puede estar hecha de placa de acero galvanizada o la placa de acero enrollada en frío.

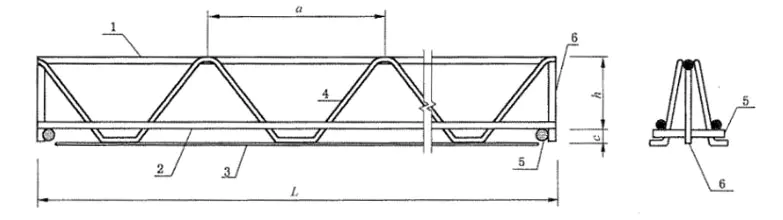

Elevaciones

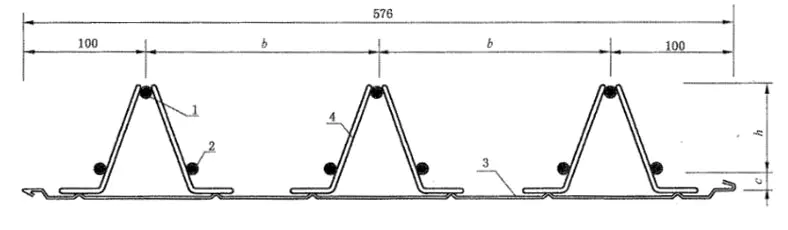

Vista seccional
1 、 El acorde superior ； 2 、 el acorde inferior ；
3 、 la hoja inferior ； 4 、 barras web ；
5 、 Refuerzo horizontal del soporte ； 6 、 Barras de soporte vertical.
L: longitud de la losa de piso de armadura de acero, ≤12000 mm ；
H: Altura de la armadura de acero, 70 ~ 170 mm
una distancia entre secciones de armadura de acero, 200 mm;
B: espaciado entre armaduras de barra de acero, 188 mm;
C ： Grosor de la cubierta de concreto, 15 mm;

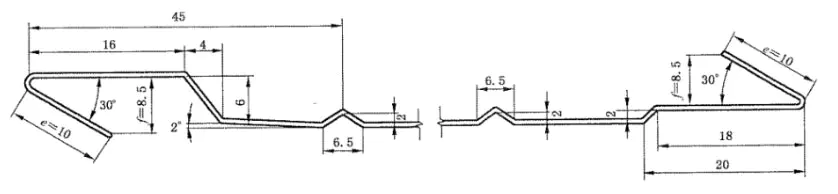

Diagrama de la hoja inferior
Antes de colocar las cubiertas de armadura de barras de acero, la línea de referencia debe establecerse de acuerdo con la posición inicial que se muestra en el dibujo. La primera placa debe estar alineándose con la línea de referencia y las otras placas se instalan en secuencia. La conexión de las tablas adopta un método de fijación, y la conexión de gancho entre las tablas debe estar apretada para garantizar que no haya fugas al verter concreto.
